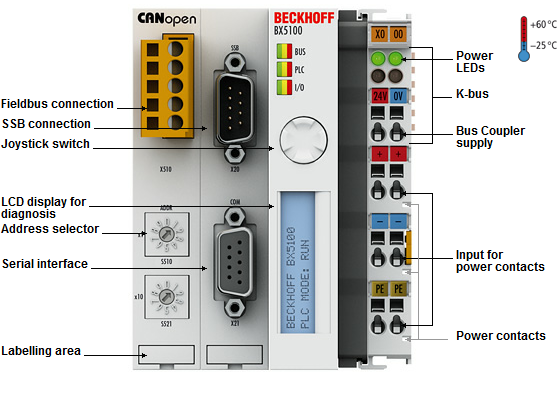

Beckhoff. модуль контроллера ввода/вывода с интегрированным IEC 61131-3-SPS, 256 кБайт памяти для хранения программ, CANopen интерфейс, 1 мбод - BX5100 Beckhoff

Контроллер ввода-вывода BX5100 имеет интерфейс CANopen slave-устройства. Он сопосбен автоматически определять скорость в бодах вплоть до 1 Мбода, адрес устанавливается роторным переключателем. С устройством управления можно обмениваться до 16 PDO передачи (Tx PDOs) и 16 PDO приема (Rx PDO).

Одно устройство состоит из контроллера ввода-вывода BX5100, имеет возможность подключения до 64 модулей ввода-вывода и одного терминирующего модуля. Система расширения шины дает возможность подключать до 255 модулей ввода-вывода. Программирование контроллера осуществляется через порт COM1 или CANopen-интерфейс интерфейсной карты ПК FC510x.

В отношении оборудования и производительности, контроллеры ввода-вывода серии BX располагаются между контроллерами ввода-вывода серии BC и встраиваемыми ПК серии CX. Основными отличиями между BC и BX являются больший объем памяти и расширенные интерфейсы BX. Помимо этого, два последовательных интерфейса интегрированы для программирования и подключения дополнительных последовательных устройств. Само устройство включает ЖК-дисплей с подсветкой с двумя строками по 16 символов каждая, джойстик и часы реального времени. Дополнительные периферийные устройства, такие как, к примеру, дисплеи, могут подключаться через интегрированную шину Beckhoff Smart System Bus (SSB).

Серия BX в особенности подходит для модульной концепции автоматизации. Внутри сети, контроллер ввода-вывода, через интерфейсы промышленных шин может обмениваться данными с другими частями системы. Часы реального времени обеспечивают распределенное управление, для которого важную роль играют день недели и время. Области применения данной серии схожи с областями применения серии BC, однако ввиду большего объема памяти, BX может выполнять существенно более комплексные и емкие программы, в состоянии управлять большими объемами данных локально (напр. запись исторических и динамических данных), последовательная выборка которых осуществляется через промышленную шину.

Контроллер для распределенной обработки сигналов

Как и для всех остальных контроллеров Beckhoff, программное обеспечение для автоматизации TwinCAT служит основой для параметризации и программирования. Контроллеры серии BX программируются в соответствии с высокоэффективным стандартом МЭК 61131-3 с использованием языков программирования IL, FBD, LD, SFC или ST. Таким образом, пользователям предоставляется знакомый инструментарий TwinCAT, напр. программный интерфейс ПЛК, System Manager и TwinCAT Scope. Обмен данными происходит опционально через последовательный порт (COM1) или через промышленную шину с помощью интерфейсных карт ПК Beckhoff FC510x.

Конфигурирование также осуществляется с помощью TwinCAT. Интерфейс промышленной шины, SSB-шина и часы реального времени могут конфигурироваться и параметризовываться с помощью System Manager. System Manager может считывать информацию со всех подключенных устройств и модулей ввода-вывода. После параметризации, конфигурация с помощью последовательного интерфейса сохраняется на BX и может быть доступна позже.
